Key Features:
Part Number |
Reader
File |
Drawing File Size |
AutoCAD
.dxf File (zipped) |
.zip
File Size |
Units |
Dimensions |
||
Width |
Depth |
Height |
||||||
1454C $19.67 |
35K | 12K | inch | 4 | 2.5 | 2 | ||
mm | 102 | 64 | 51 | |||||
1454J $25.31 |
35K | 12K | inch | 4 | 3 | 4 | ||
mm | 102 | 76 | 102 | |||||
1454M $27.55 |
35K | 12K | inch | 4 | 3 | 6 | ||
mm | 102 | 76 | 152 | |||||
1454E $25.31 |
35K | 12K | inch | 4 | 5 | 2 | ||
mm | 102 | 127 | 51 | |||||
1454F $27.55 |
35K | 12K | inch | 4 | 6 | 3 | ||
mm | 102 | 152 | 76 | |||||
1454R $31.49 |
35K | 12K | inch | 5 | 5 | 7.5 | ||
mm | 127 | 127 | 191 | |||||
1454L $29.76 |
35K | 12K | inch | 5 | 6 | 4 | ||
mm | 127 | 152 | 102 | |||||
1454H $29.76 |
35K | 12K | inch | 5 | 7.5 | 2.5 | ||
mm | 127 | 191 | 64 | |||||
1454D $26.38 |
35K | 12K | inch |
5.875
|
4
|
2.125
|
||
mm |
149
|
102
|
54
|
|||||
1454DD $28.56 |
35K | 12K | inch |
5.875
|
5.187
|
2.75
|
||
mm |
149
|
132
|
70
|
|||||
1454G $23.84 |
35K | 12K | inch | 6 | 2.5 | 2 | ||
mm | 152 | 64 | 51 | |||||
1454K $28.91 |
35K | 12K | inch | 8 | 3.5 | 2.5 | ||
mm | 203 | 89 | 64 | |||||
1454N $30.63 |
35K | 12K | inch | 8.25 | 6 | 3 | ||
mm | 210 | 152 | 76 | |||||
1454P $33.74 |
35K | 12K | inch | 10 | 5 | 3.5 | ||
mm | 254 | 127 | 89 | |||||
1454S $34.69 |
35K | 12K | inch | 10 | 6 | 3 | ||
mm | 254 | 152 | 76 | |||||
1454W $37.42 |
35K | 12K | inch | 12 | 8 | 3 | ||
mm | 305 | 203 | 76 |

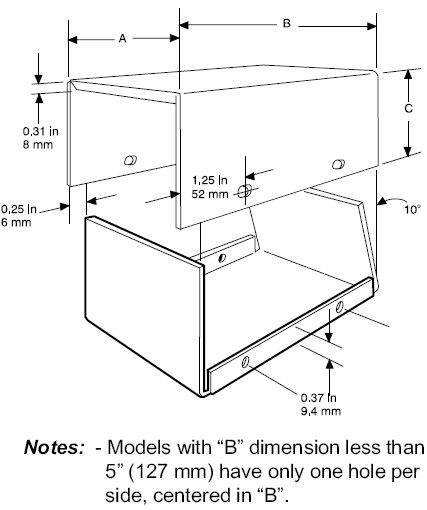

*NOTES: The DEPTH dimension is for the BOTTOM half of the enclosure - see drawings for details
1-20-2023
